工作原理：

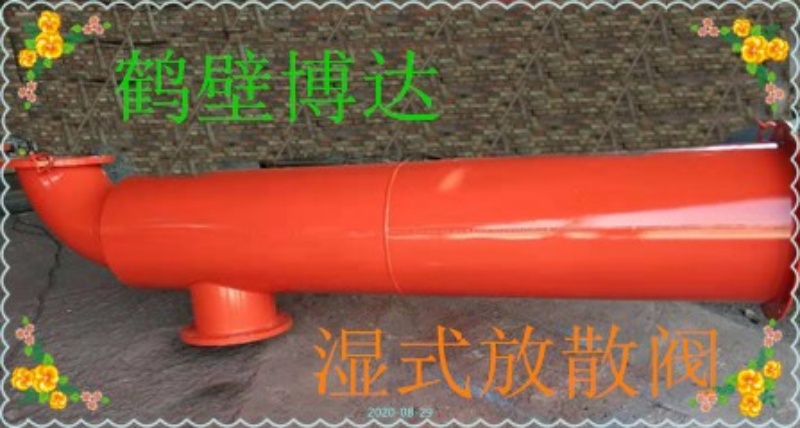

为确保煤矿水环真空泵系统在设定的压力范围内正常运行，系统主管道上设置了瓦斯湿式放散装置。当管道压力升高时，内外套水面发生相应变化，当内套水面下降露出下沿时，瓦斯通过水溢出排空，系统压力可通过液位差压变送器和电磁阀调整放散器内水量。液位差压变送器实现控制和报警功能，通过水排空将瓦斯隔离并排放到空中，确保系统安全。
系统压力控制原理：
- 预设湿式放散装置水位控制进水电磁阀和放水电磁阀。
- 当水位低于预设水位时，水位传感器向控制器输出信号，控制器指令打开进水电磁阀，进水至湿式放散阀水位关闭。
- 当水位超过预设水位时，传感器向控制器输出信号，控制器指令打开放水电磁阀，放水至湿式放散阀水位关闭。
通过以上步骤，系统能够实现对压力的控制和调节，确保系统在安全范围内运行。湿式放散装置通过水排空瓦斯，有效隔离瓦斯并避免火源，确保系统安全可靠。如需进一步了解系统工作原理或有其他问题，请随时与相关专业人员联系。如果您需要更多帮助或有其他疑问，请随时告诉我。
