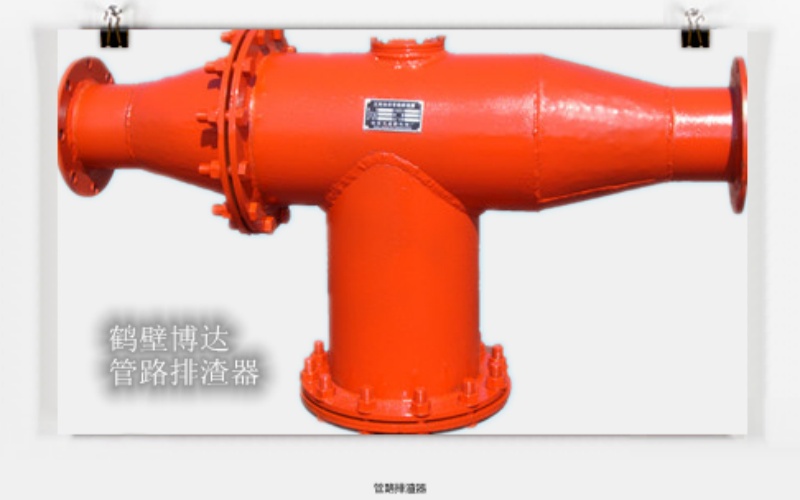

此款管路排渣装置主要由：气体流向进口管路、变头、法兰、过滤网、手动密封盖、密封圈、密封垫、气体流向出口管路等组成。
二、瓦斯管道排渣装置的用途介绍
煤矿抽放瓦斯排渣器是瓦斯抽放管路上安装的一种排渣装置。瓦斯抽放管路排渣装置，矿用抽采管路排渣器一般放置在铜网式防回火及水封式防爆器之前。
三、使用方法
将瓦斯抽放管路排渣器按照箭头指示的方向，安装在瓦斯管路中。箭头指示的方向为瓦斯气体流动的方向，此端管路接瓦斯抽放泵。排渣管应当垂直向下安装，以便渣体落入排渣管内。排渣时，将盲板卸下即可。
