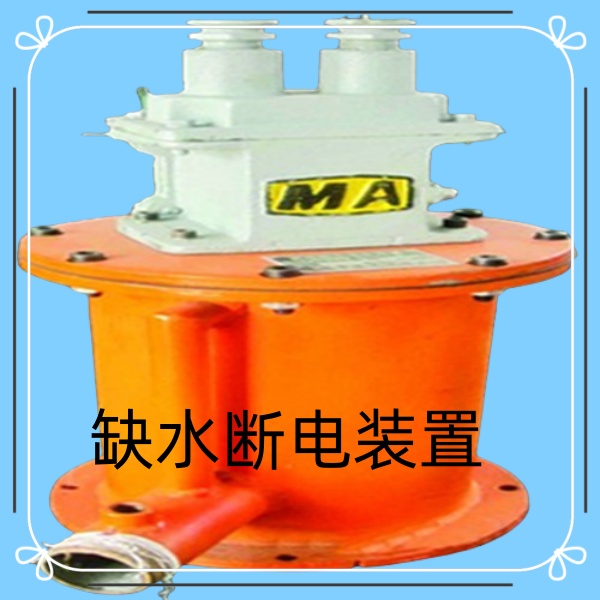

此款产品由矿用隔爆开关、托盘、侧导向杆、中心导向杆、外筒、放水阀、导向座、浮漂、进水阀等组成。
断水保护装置用于抽放管路等管道上实行缺水自动断电的保护装置。本断水保护装置主要用于煤矿瓦斯抽放泵的断水保护，由矿用隔爆开关和水箱组成。当瓦斯抽放泵的供水正常时水箱中的浮子浮起，断水保护装置，矿用微动隔爆开关的隔爆微动开关闭合，瓦斯抽放泵工作；当循环供水不正常时水箱中的浮子落下，隔爆微动开关打开，瓦斯抽放泵停止工作。由此，实现断水保护。
二、断水保护装置的结构特征
断水保护装置由隔爆外壳和内部组装微动开关组成，断水保护装置，矿用微动隔爆开关外壳包括主腔和接线箱，运动部分为直动式。水箱内有不锈钢浮子，浮子室有进水口，浮子、密封垫及排气管出水口组成；利用水的浮力使浮子浮起打开微动开关，保证泵的控制回路接通；断水保护装置，矿用微动隔爆开关管道无水时浮子落下，微动开关打开，泵的控制回路断开。还可根据需要在出水口安装水压表显示供水管的压力
